氣動球閥

一、二片式螺紋氣動球閥概述:
氣動二片內螺紋球閥是由雙（單）作用氣動活塞式執行器和內螺紋（對焊式）球閥組成。其閥體可分為整體式、二段式、三段式。閥座采用彈性密封結構，密封可靠，啟閉輕松。閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖擊。氣動活塞式執行器采用低摩擦材料做成軸承套，缸體內外表面經硬質陽極氧化防腐處理，大大提高了氣缸的使用壽命。本產品使用性能穩定，廣泛的用于石化、冶金、電力、輕工、醫藥等工業部門。



二、二片式螺紋氣動球閥的主要特點:
1． 流體阻力小，其阻力系數與同長度的管段相等。
　　2． 結構簡單、體積小、重量輕。
　　3． 緊密可靠，目前球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。
　　4． 操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
　　5． 維護方便，氣動球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
　　6． 在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
　　7． 適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。

三、氣動執行器的主要參數:


四、氣動執行器的主要零部件材料:


五、二片式螺紋氣動球閥的閥體主要零部件材料:


六、二片式螺紋氣動球閥的主要外形尺寸圖:

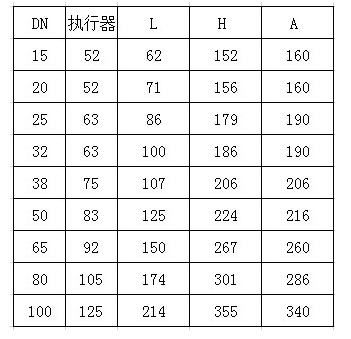

二片式螺紋氣動球閥連接尺寸：
